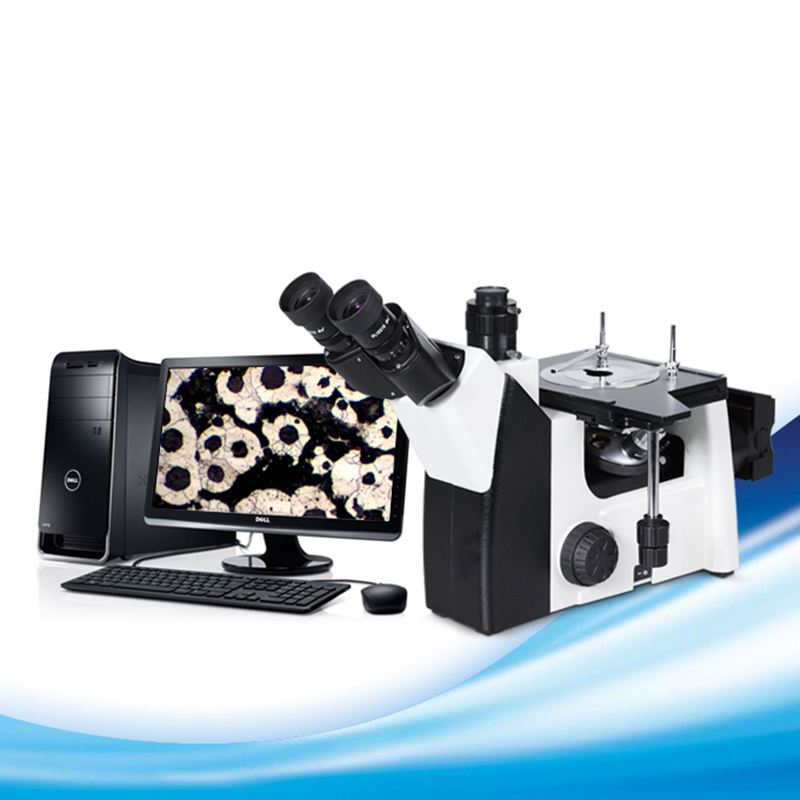

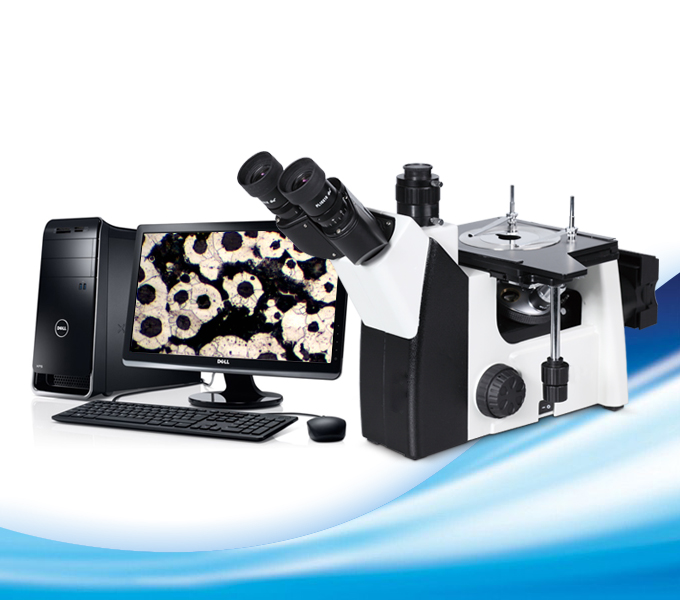

مجهر تحليل المواد المقلوب-INTC-L200HD

يتميز مجهر تحليل المواد INTC-L200HD بعملية بسيطة وملحقات كاملة. يستخدم على نطاق واسع في التدريس والبحث العلمي وتحليل المعادن واكتشاف رقاقة السيليكون أشباه الموصلات وتحليل المعادن الجيولوجي والقياس الهندسي وغيرها من المجالات.

انتس-L200HD

تم اعتماد آلية التركيز المحوري ذات الضبط الدقيق الخشن المنخفض، والتي يمكن تعديلها على الجانبين الأيسر والأيمن. ومن خلال الضبط اليدوي البسيط والمريح، يمكن للمستخدمين بسهولة الحصول على صور واضحة ومريحة. شوط الضبط الخشن 38 مم ودقة الضبط الدقيقة 0.002 مم.

آلية التركيز الدقيقة الخشنة عالية الدقة

استخدم منصة كبيرة الحجم 180 × 155 مم، ويتوافق إعداد الوضع الأيمن مع عادات التشغيل للأشخاص التقليديين. في عملية تشغيل المستخدم، من السهل تشغيل التبديل بين آلية التركيز وحركة المنصة، وذلك لتزويد المستخدمين ببيئة عمل أكثر كفاءة.

منصة متنقلة ميكانيكية كبيرة

نظام الإضاءة دروب كورا

نظام برمجيات تحليل المعادن هو عبارة عن مجموعة من أنظمة برامج الكمبيوتر التي تم تطويرها خصيصًا بواسطة وحدات أو أفراد يعملون في فحص المعادن. مبدأها الأساسي هو جمع الصورة المعدنية في مجهر دراسة المعادن باستخدام معدات الأجهزة مثل بطاقة الحصول على الفيديو أو الكاميرا الرقمية، ثم معالجة الصورة وتحليلها للحصول على نتائج الفحص ذات الصلة.

بناءً على معيار الفحص، قام النظام بتطوير 139 وحدة وظيفية، بإجمالي 438 عنصر فحص. يمكن للمستخدمين تحديد عناصر الفحص حسب الحاجة: متوسط ​​حجم حبيبات المعدن، والتقييم المجهري للشوائب غير المعدنية، والفحص المعدني لأكسيد النحاس الثمين للمعدن الثمين، وقياس عمق طبقة إزالة الكربنة، وما إلى ذلك.

رئيسيةوظيفة

1. مستوى التقييم

1.1 التصنيف التلقائي: طالما أن هناك معايير كمية (مثل صيغة الحساب، نطاق النسبة المئوية، وما إلى ذلك) في معيار علم المعادن، يمكن تحويل هذه الوحدة إلى وحدة تصنيف تلقائية.

1.2 تصنيف المقارنة: يقوم المستخدم بمقارنة عينة الخريطة بالخريطة الموجودة في المكتبة لتحديد المستوى بشكل مصطنع.

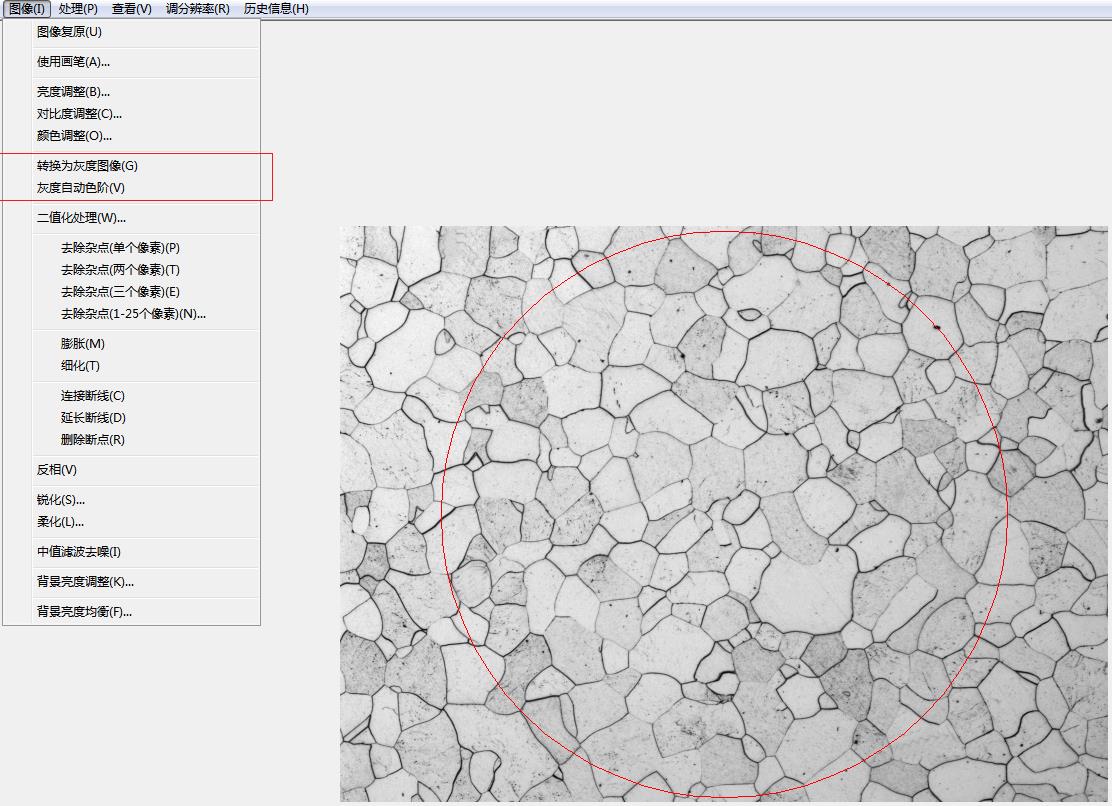

1.3 معالجة الصور: يوفر البرنامج فرشاة، تعديل السطوع، تعديل التباين، تعديل اللون، التحويل إلى صورة رمادية، مقياس الألوان التلقائي الرمادي، معالجة ثنائية، معكوس، شحذ، تليين، تقليل الضوضاء للمرشح المتوسط، تعديل سطوع الخلفية، معادلة سطوع الخلفية، فصل الألوان RGB، فصل الألوان HLS، تحويل الرمادي، تحسين المعادلة، التحسين الخطي، التحسين اللوغاريتمي، التحسين الأسي تجانس القيمة المتوسطة، تعزيز الحافة، اكتشاف الحافة، كشف التدرج، التوسع، التآكل، التشغيل المفتوح، المغلق التشغيل، والثنائية الحرجة، وتجزئة العتبة، والعتبة الحرجة، والعتبة التراكمية، والعتبة التفاضلية، وقلم الإزالة وأدوات معالجة الصور الأخرى.

1.4 حفظ الصورة: يمكنك حفظ الجزء المحدد كصورة BMP أو JPG.

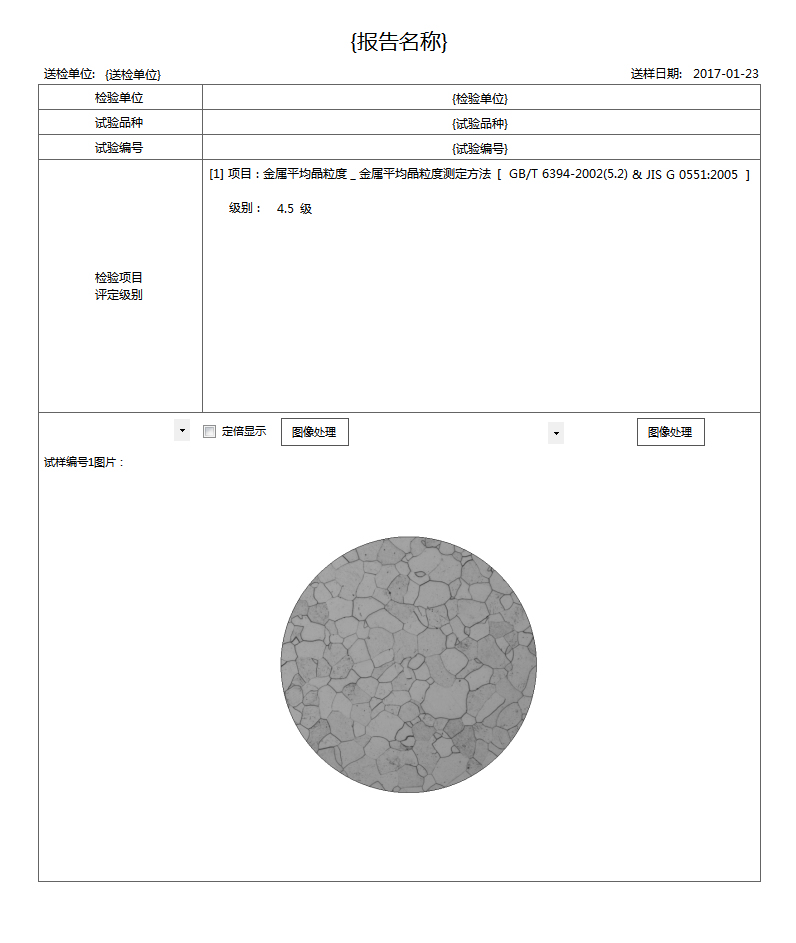

1.5 إنشاء التقرير تلقائيًا: بعد إدخال المعلومات الرسومية، يمكن تصدير التقرير إلى تنسيقات PDF وword وexcel.

2. القياس الهندسي

2.1 يوفر مجموعة متنوعة من أدوات القياس مثل المسافة والمستطيل والدائرة والمضلع وطول الخط المتقطع والزاوية وزاوية الخط المستقيم والراديان وما إلى ذلك.

2.2 تصدير البيانات: يمكن للبيانات المقاسة إنشاء تقرير قياس خاص يحتوي على صور ونصوص، أو يمكن استيرادها مباشرة إلى برنامج Excel.

3. عرض المعرض

3.1 في قائمة 'عرض المعلومات'، يوجد خياران: 'المقياس' و 'الحجم الفعلي'، والذي يمكن من خلاله تكبير الخريطة وتصغيرها.

4. طباعة التكبير الثابتة

4.1 توفر هذه الوحدة وظيفة الطباعة بالتكبير الثابت لصفحات متعددة وصور متعددة. يمكن ضبط عدد الصور المحملة والنص والمسطرة ووضع الطباعة لكل صورة بنفسك.

5. صورة الفسيفساء

5.1 نظرًا لمجال الرؤية المحدود للمجهر، فإننا نحصل على صورة كاملة للمنتج من خلال وظيفة فسيفساء الصورة.

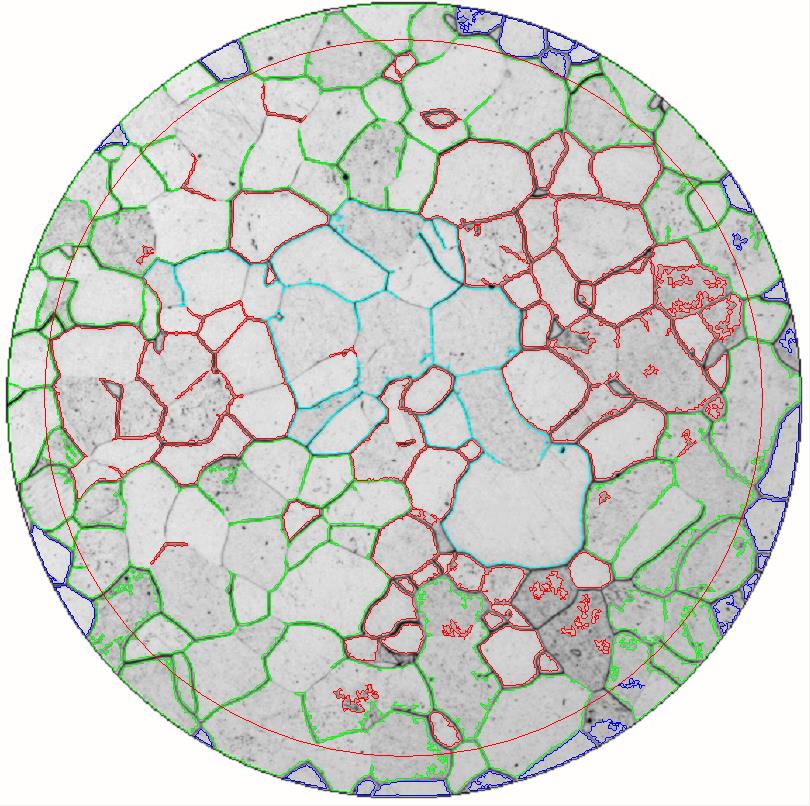

انقر على 'التقييم التلقائي' للدخول إلى واجهة التحليل. سيقوم البرنامج تلقائيًا بالبحث في الحبوب وحساب الدرجة والمعلمات الأخرى ذات الصلة وفقًا لمعلمات البحث.

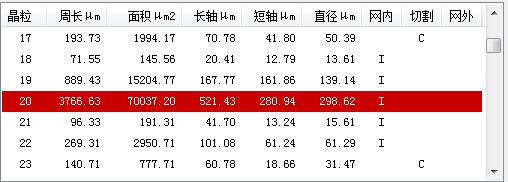

يمكن للحبوب التي تم البحث عنها الحصول تلقائيًا على المعلمات المورفولوجية، ويمكنها الحكم تلقائيًا على الحبوب الموجودة داخل الشبكة أو خارجها وتلك الموجودة خارج الشبكة.

المواصفات الفنية لمجهر تحليل المواد INTC-L200HD

النظام البصري	نظام بصري محدود للانحراف اللوني البعيد
أنبوب المراقبة	إمالة 45 درجة، أنبوب مراقبة ثلاثي للعين، نطاق تعديل مسافة الحدقة: 54-75 مم، النسبة الطيفية: 80:20
العدسة	عدسة عينية كبيرة ذات نقطة عين عالية PL10x / 18 مم، يتوفر ميكرومتر
	عدسة عينية كبيرة ذات نقطة عين عالية WF15X/13 مم، ميكرومتر متاح
	عدسة عينية كبيرة ذات نقطة عين عالية WF20X/10 مم، ميكرومتر متاح
عدسة موضوعية	مسافة العمل الطويلة ذات المجال المسطح الهدف المعدني اللوني (5X، 10X، 20X، 50X، 100X)
محول	محول تحديد المواقع الداخلي بأربعة فتحات
	محول تحديد المواقع الداخلي بخمسة فتحات
نظام التركيز	آلية التركيز المحوري ذات الضبط الدقيق الخشن المنخفض، ضربة حركة خشنة تبلغ 38 مم لكل دورة، دقة ضبط دقيقة تبلغ 0.002 مم.
منصة	منصة متحركة ميكانيكية ثلاثية الطبقات، مساحة 180 مم × 155 مم، تحكم يدوي منخفض باليد اليمنى، السكتة الدماغية: 75 مم × 40 مم.
إسقاط نظام الإضاءة	نظام إضاءة Cora المسقط، مع شريط إضاءة ذو فتحة متغيرة وشريط إضاءة مجال عرض مركزي قابل للتعديل، وجهد عريض متكيف 100 فولت - 240 فولت، ومصباح LED ملون دافئ 5 وات، وشدة إضاءة مستمرة قابلة للتعديل.
	إسقاط نظام الإضاءة Cora، مع شريط إضاءة ذو فتحة متغيرة وشريط ضوء مجال عرض مركزي قابل للتعديل، وجهد عريض متكيف 100 فولت - 240 فولت، ومصباح هالوجين 6 فولت 30 وات، وشدة إضاءة مستمرة قابلة للتعديل.
التصوير الفوتوغرافي	أسطوانة الكاميرا 0.5X/1X، واجهة من النوع C، التركيز
آحرون	لوحة إدخال المستقطب، لوحة إدخال المستقطب الثابتة، لوحة إدخال المستقطب الدوارة 360 درجة، مجموعة مرشح الألوان، ميكرومتر عالي الدقة
خياري	الكمبيوتر والكاميرا وبرامج تحليل المعادن المهنية
