آلة قياس الرؤية CNC ذات التركيز التلقائي السريع للفضاء

وصف آلة قياس الرؤية باستخدام الحاسب الآلي

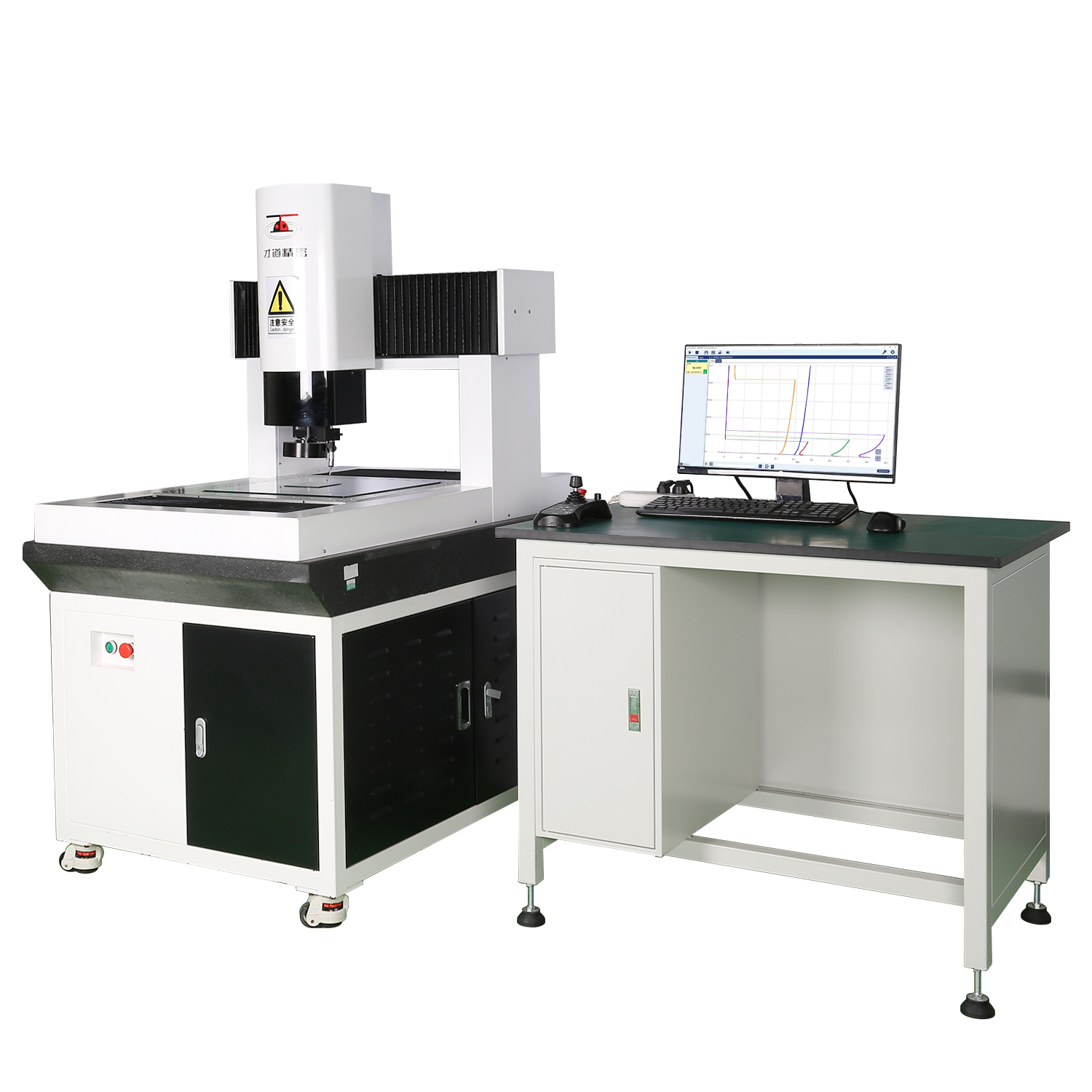

NewtonH 600 عبارة عن آلة قياس رؤية ذات تركيز تلقائي سريع، وهي مصممة للكشف عن أجزاء الفضاء الجوي بدقة عالية. إنه يدمج مفهوم التصميم المتقدم والتصميم المثالي والتحكم الصارم في عملية الإنتاج. بحيث يضمن دقة واستقرار الجهاز. وعادة ما تكون مجهزة بنظام مسبار اللمس.

1. دليل خطي عالي الدقة THK

2. تقليل خطأ آبي عن طريق النقل الوسيط للمنصة.

3. الهيكل المتكامل مناسب للنقل ويوفر المساحة.

4. اختياري: متحد البؤر، الليزر، قياس التحقيق.

5. دقة مقياس البشر ذو الدقة العالية يمكن أن تصل إلى 0.10μm.

6. المنصة الرخامية مع هيكل الجسر تضمن تشغيل الآلة بشكل أكثر دقة.

آلة قياس الرؤية باستخدام الحاسب الآلي معلمات

نموذج	نيوتن ه 400	نيوتن 600
نطاق القياس (مم)	400*300*200	600*500*200
البعد (مم)	954*920*1721	1200*1400*1721
وزن	450 كجم	675 كجم
اتفاقية مكافحة التصحر	كاميرا صناعية 2 مليون بيكسل
عدسة	عدسة تكبير يدوية/تلقائية (0.7X-4.5X)
ضوء	الجزء العلوي: مصباح LED ذو 5 حلقات و8 أقسام، الجزء السفلي: ضوء نقطة LED
دقة	اختياري: 0.1μm/0.5μm
دقة الخطوط الملاحية المنتظمة X/Y	(2+L/250) ميكرومتر وحدة L: مم
خياري	الليزر، مسبار اللمس، جهاز استشعار متحد البؤر
برمجة	INS-C
بيئة	درجة الحرارة: (20±5) درجة مئوية، الرطوبة: 30%-80%

آلة قياس الرؤية CNCتطبيقات

باعتبارها آلة قياس رؤية CNC ذات التركيز التلقائي السريع، يتم استخدام NewtonH 600 على نطاق واسع في مجال الطيران والآلات والإلكترونيات والعفن وقولبة الحقن والمعادن والمطاط والأجهزة الكهربائية ذات الجهد المنخفض والمواد المغناطيسية والختم الدقيق والموصلات والمحطات الطرفية والهواتف المحمولة والأجهزة المنزلية ولوحات الدوائر المطبوعة والمعدات الطبية والساعات والساعات وأدوات القطع وما إلى ذلك.
