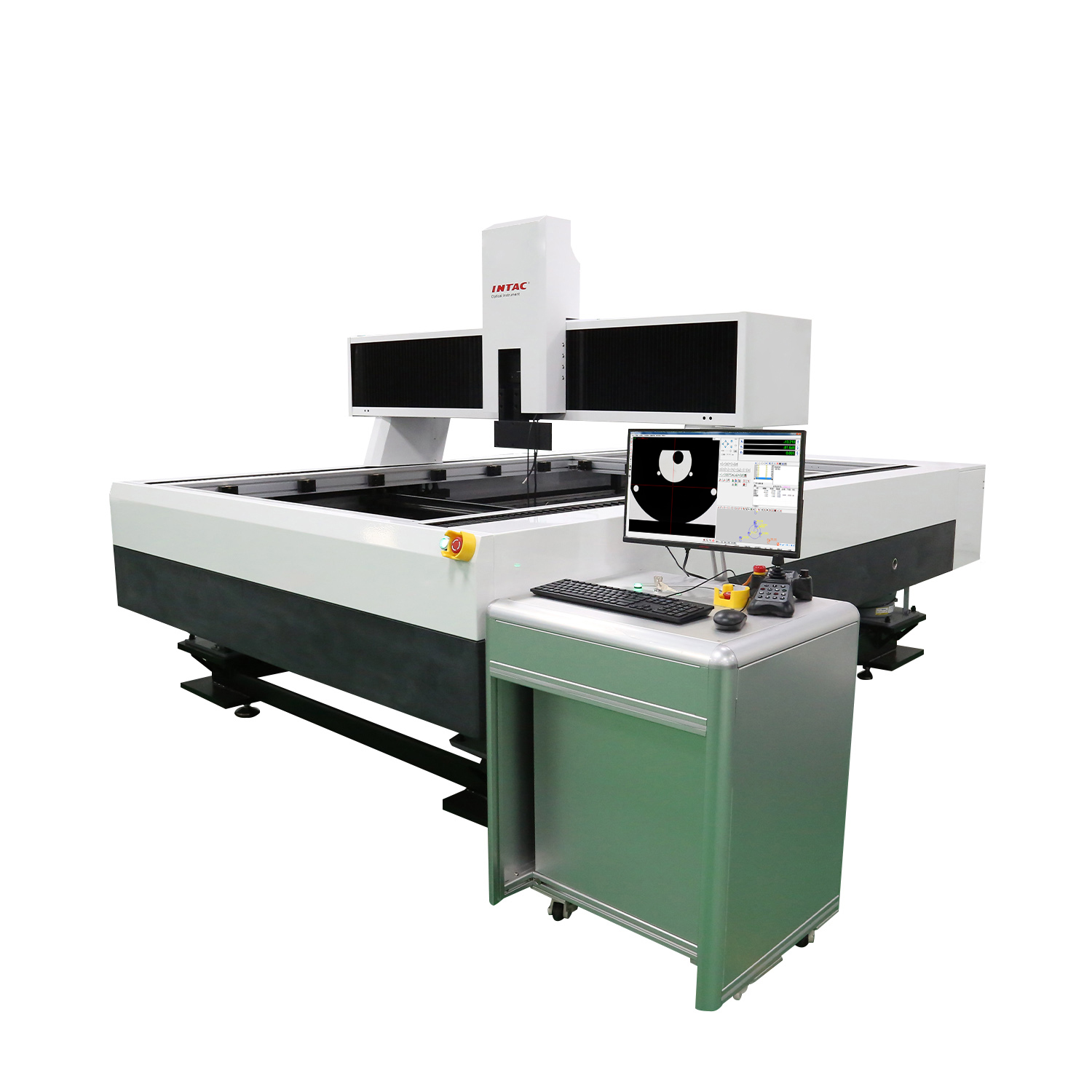

آلة قياس الرؤية باستخدام الحاسب الآلي للآلات

وصف آلة قياس الرؤية

إن Einstein 2000 عبارة عن آلة قياس رؤية أوتوماتيكية موثوقة للآلات. آلة القياس عبارة عن نظام قياس فيديو واسع النطاق. ويتم تشغيله بواسطة محرك خطي ومؤازرة خطوة. بحيث يمكنها قياس أجزاء الدفعة بسرعة عالية ودقة عالية. يمكن تخصيص نطاق القياس الخاص بها بناءً على أبعاد الجزء.

1. عدسة اختيارية: التكبير اليدوي أو التلقائي

2. ضوء LED قابل للبرمجة بـ 5 حلقات و8 أقسام

3. مزود بالطيف والليزر ومسبار اللمس لقياس ثلاثي الأبعاد

4. إطار الجرانيت يثبت نظام قياس الفيديو المستقر والموثوق.

5. هيكل جسري متنقل مع تكنولوجيا التحكم المؤازر يضمن تشغيل الماكينة بسلاسة وموثوقية.

6. قيادة المحرك الخطي في الوسط تجعل الآلة مستقرة.

7. يحتوي عمود القنطرية على أربعة قضبان توجيه لضمان استقامة الحركة.

نظام قياس الفيديو معلمات

نموذج	اينشتاين 2000	أينشتاين 2500	أينشتاين 3200
النطاق (مم)	1500*2000*200	1800*2500*200	2000*3200*200
البعد (مم)	2400*2980*1800	2750*3480*1800	2800*4420*1800
وزن	6500 كجم	8000 كجم	12500 كجم
اتفاقية مكافحة التصحر	كاميرا صناعية 1,300,000 بيكسل
عدسة	عدسة تكبير يدوية/تلقائية (0.7X-4.5X)
ضوء	الجزء العلوي: مصباح LED ذو 5 حلقات و8 أقسام، الجزء السفلي: ضوء نقطة LED
دقة	اختياري: 0.1μm/0.5μm/1μm
دقة الخطوط الملاحية المنتظمة X/Y	(5.5 + لتر/250) ميكرومتر وحدة L: مم
خياري	الليزر، مسبار اللمس، جهاز استشعار متحد البؤر
برمجة	INS-C
بيئة	درجة الحرارة: (20±5) درجة مئوية، الرطوبة: 30%-80%

تطبيقات نظام قياس الفيديو

يستخدم نظام قياس الفيديو الأوتوماتيكي آينشتاين 2000 على نطاق واسع في الكثير من الصناعات. مثل LED وOLED، والآلات، والإلكترونيات، والعفن، وقولبة الحقن، والمعادن، والمطاط، والأجهزة الكهربائية ذات الجهد المنخفض، والمواد المغناطيسية، والختم الدقيق، والموصلات، والمحطات الطرفية، والهواتف المحمولة، والأجهزة المنزلية، ولوحات الدوائر المطبوعة، والمعدات الطبية، والساعات والساعات، وأدوات القطع وما إلى ذلك.
